一、产品概述

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

我公司根据多年的局放监测经验，联合华北电力大学开发的针对新能源箱变局放在线监测系统，解决了新能源箱变针对局部放电的实时监测，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大，减少现场运行人员的工作量，为智慧风场提供质优价廉的产品。

NORTEK PD02箱变局部放电监测系统采用特高频传感器实时监测局放信号，系统利用小波消噪技术，自适应滤波技术，窄带消干扰技术，消除监测现场的空间及线路上干扰信号，同时能够对单个放电脉冲的时域、频域及时频分析，提供PRPD、PRPS及指纹图谱等统计分析，能够自动识别放电故障类型，能够电声、电电、声声多放电源定位，三维空间显示，能够多放电故障点跟踪，同时提供放电源在线连续跟踪定位模式，能够锁定放电位置，实时跟踪其位移、强度变化，跟踪其放电类型变化。

二、产品特点

◆ 抗干扰能力高，监测数据准确：系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；

◆ 安装简便、快捷：由于电力行业的特殊性，不能长时间停电施工，该系统在设计初按照简便快捷的宗旨，无需改动原有设备结构就能够快速安装，且安装后不影响设备正常运行，维护简单。

◆ 无需停电即可查询、设置参数、维护：该系统采用模块化设计，采用统一数据总线的方式，无需停电即可对各单元进行数据查询、参数设置。

◆ 多种局放传感器同时监测：采用特高频局放传感器和高频电流传感器，既能监测箱变中变压器的局部放电，又能监测开关柜及电缆头等位置的局部放电。

◆ 多种数据分析手段：系统可显示实时波形、趋势图、频域分析图等多种图形，能够有效的分析放电种类及疑似故障点。

◆ 数据通讯功能：所有数据可通过光纤通讯管理机或通过箱变测控装置透明传输，将局放数据上传到上位机系统。

三、系统构成

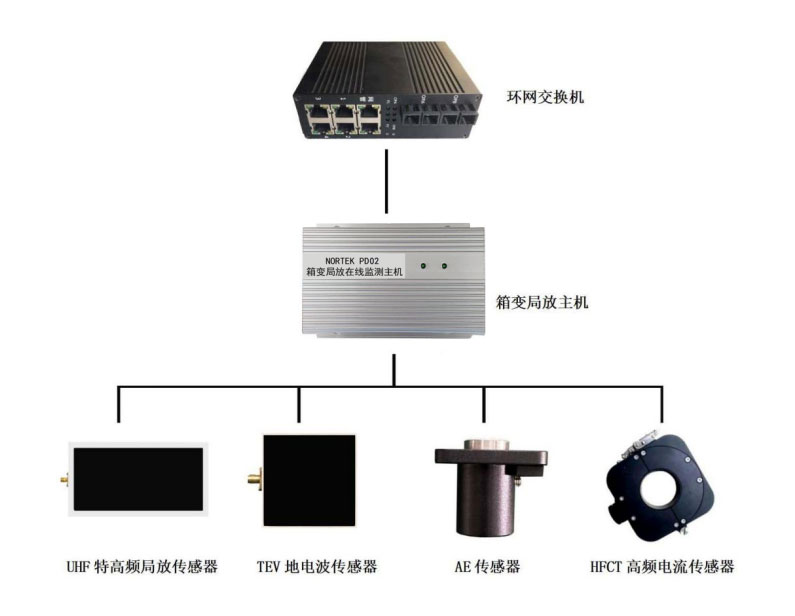

箱变局部放电在线监测系统由监测主机、HUF特高频局放传感器、HFCT高频电流传感器、AE超声局放传感器、TEV地电波局放传感器以及后台诊断分析系统（可选）组成。
