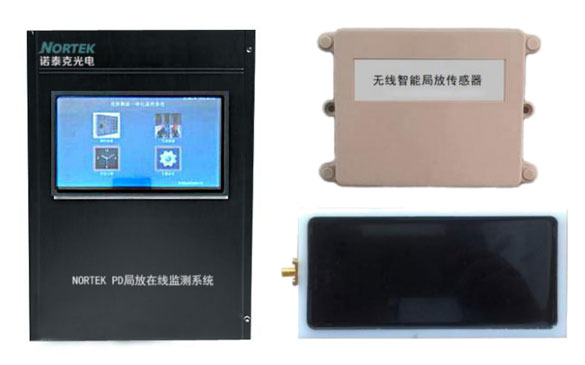

NORTEK PD局放在线监测系统

添加时间:2021-04-26 08:43:56   浏览次数:263

1.适用范围

主要应用于高压开关柜、新能源箱变、GIS等局部放电的整体监测。

2.方案介绍

2.1局放在线监测选型方案一:超声波+地电波二合一传感器、局放数据接收器、局部放电在线监测装置、后台系统及软件;

2.2局放在线监测选型方案一:特高频+超声波二合一传感器、局放数据接收器、局部放电在线监测装置、后台系统及软件;

2.3 局放在线监测选型方案一:空间特高频+超声波+地电波传感器、局放数据接收器、局部放电在线监测装置、后台系统及软件;

3.产品功能

传感器类型

内置型超声波传感器、地电波传感器,监测开关柜内局部放电情况。

指示功能

面板状态指示灯实时显示装置当前的工作状态。

通讯功能

约500米范围内近程无线通讯功能。

4.技术指标

局放监测
传感器

地电波

测量范围

0~60dBmV

测量信号带宽

3~100MHz

输入阻抗

50Ω

超声波

测量范围

0~60dBμV

谐振频率

40kHz

线性度误差

≤10%

特高频

频率范围

300~1500MHz

工作环境

温度

-20℃~80℃

湿度

≤95%RH

数据输出

无线传输

正常应用环境下通讯距离可达500米

电源

工作电源输入

3.6V(电池供电)
