一、产品概述

NORTEK FLP系列防越级跳闸保护装置是我公司推出的新一代数字化智能化产品，主要应用于发电厂、钢铁、纺织、化工等行业400V TN系统，主要解决了低压系统MCC段防越级跳闸无零序保护功能，导致PC段大面积停电的情况。

根据DL5153-2014大型火电厂厂用电设计技术规程8.2.3的第2条及8.7.1的第2条中性点直接接地的低压厂用电系统，单相接地短路保护可利用电源变压器中性点电流互感器中产生的零序电流来实现，或利用变压器低压侧母线电源进线回路的断路器自带的零序电流滤过装置，如：断路器自带的零序电流互感器或智能电子脱扣器求三相电流矢量和等，检出零序电流。为躲过馈线单相接地短路故障，保护动作后宜带时限切除本回路断路器。低压厂用母线上的馈线回路应装设单相接地短路保护，可用相间短路保护兼作单相接地短路保护，当单相接地短路保护灵敏度不够时，应设单独的单相接地短路保护装置，装置宜由反映零序电流的元件构成，保护动作后短延时或瞬时切除本回路断路器。低压馈线及100KW以下电动机由相间短路保护兼作单相接地保护，当灵敏度不能满足时应另加装接地短路保护。由于灵敏度难于判断，且控制投资需要，多数未加装零序保护。运行后出现了下级母线馈线或电机单相接地，上级母线馈线零序保护防越级跳闸的故障现象，防越级跳闸保护装置解决了以上问题。

二、型号说明

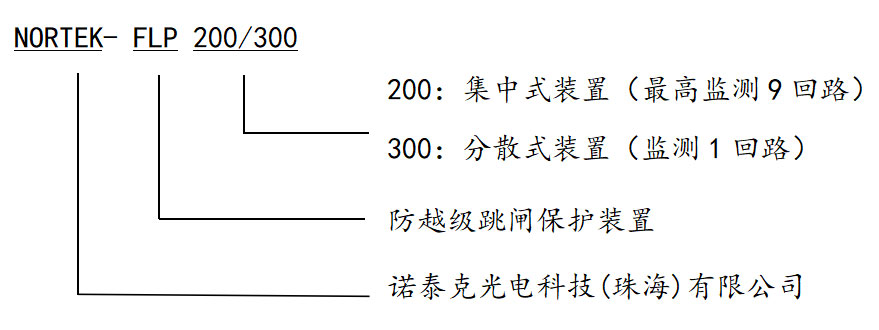

型号解释：

▸NORTEK FLP200防越级跳闸保护装置，集中式装置，每台装置多可同时在线监测9路，适用于出线回路多的MCC段低压柜内使用；

▸NORTEK FLP300防越级跳闸保护装置，分散式装置，每台装置只监测1路，装置可安装在低压柜抽屉内或柜后导轨安装，适用于出线回路少的MCC段低压柜内使用或改造现场使用；

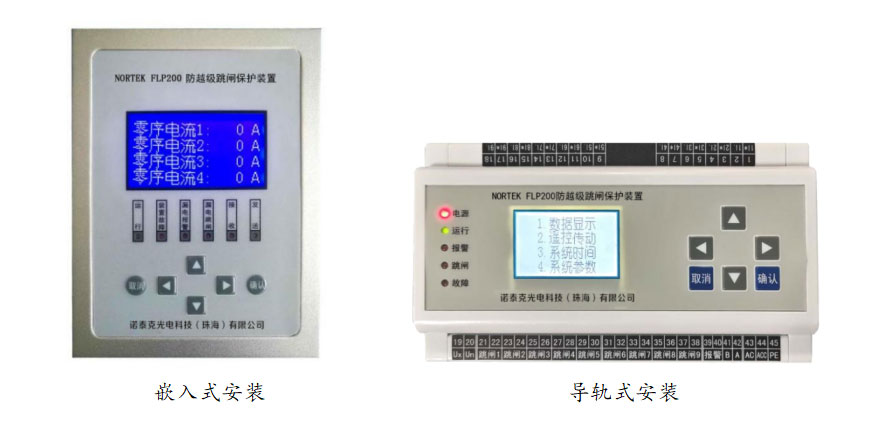

一、装置介绍

▸ NORTEK FLP200型防越级跳闸保护装置和高9只高精度零序电流互感器组合使用；每面低压柜安装1台装置同时管理9条出线回路，防越级跳闸保护装置采集零序电流信号，达到报警设定值后装置报警，达到跳闸设定值后装置驱动断路器的分励线圈（分励脱扣）跳闸；装置负责采集零序电流、零序电流计算、零序电流一二次隔离转换、定值整定、保护逻辑判断控制、跳闸控制出口、数据显示、与上位机通讯等功能，并根据现场情况可以灵活配置。

▸NORTEK FLP300型防越级跳闸保护装置由显示主机（可选）、单路防越级跳闸保护装置配合高精度零序电流互感器组合使用；每面低压柜安装1台显示主机和多台单路防越级跳闸保护装置管理多条出线回路。显示主机组负责参数设置和本地显示，与多台单路防越级跳闸保护装置之间采用RS485通讯方式进行数值整定和数据显示；单路防越级跳闸保护装置负责采集零序电流、零序电流计算、零序电流一二次隔离转换、定值整定（无显示主机时可通过电脑软件进行参数设置和定值整定）、保护逻辑判断控制、跳闸控制出口等功能，并具备独立的与上位机通讯功能，并根据现场情况可以灵活配置。

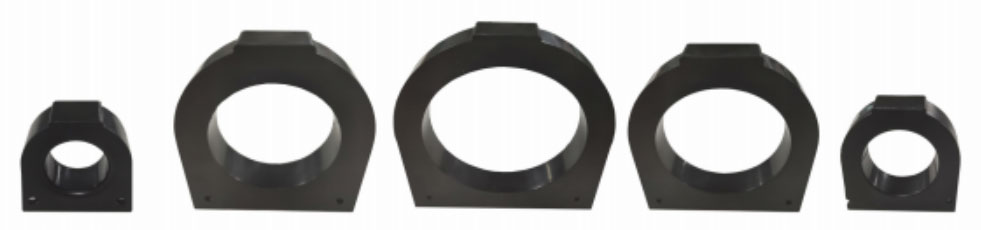

1、高精度零序电流互感器

高精度零序电流互感器采用“超微晶铁芯”和“零磁通技术”自动补偿设计，精度可达0.1%，互感器孔径为Φ26～Φ200多种规格可选择，参数如下：
