1、仪器概述

1.1系统简介

NORTEK DSS分布式光纤温度在线监测系统是一款连续分布式光纤温度传感系统，它采用OTDR技术和Raman散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。分布式光纤温度在线监测系统除了及时预警火灾隐患外，还能精确定位火灾发生位置。作为一种成熟的分布式测温手段，分布式光纤温度在线监测系统具有测量距离远、测量精度高、响应速度快、抗电磁干扰、适于易燃易爆等危险场所等优点，可广泛应用于高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测等领域。

1.2测量原理

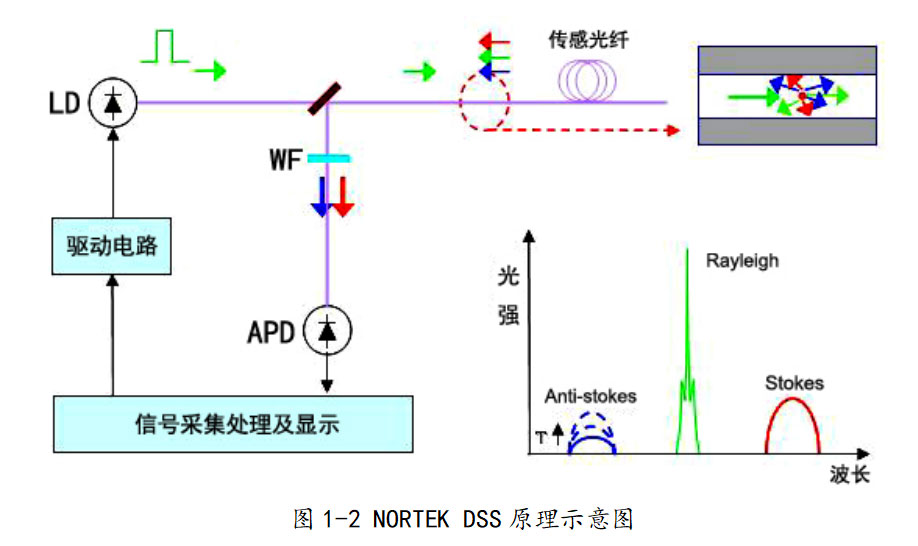

NORTEK DSS的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes温度敏感，为信号光；stokes温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。

1.3系统特点及功能

NORTEK DSS分布式光纤测温系统具有如下技术优势：

快速性

系统测温、定位速度非常高。为了提高测量时间，采用了高速微弱信号处理技术优势，单次测量时间短为3s，响应速度快。

分布特性

分布式光纤测温系统可提供连续动态监测长达十几公里范围内每隔0.25米各点的温度变化信号，可任意设置各级温度报警值。

兼容性

系统主机为开放通信协议，提供与工作站联接的通信接口，在中间控制室防灾报警工作站以汉化的图文方式显示温度曲线、报警位置、报警温度等全部信息；

系统可以通过TCP/IP协议输出形式与PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。

安全性

光纤分布式温度监测系统具备记录功能，可储存不少于999条的历史报警数据，并可进行有效审核。

单端操作，远程诊断，可通过局域网由专门工程师提供低限度的系统远程诊断；如果光纤受损，NORTEK DSS系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，无需停止测量，这对于有效的实施在线监测是非常重要的；

感温光纤本征安全，采用光信号，不会与动力电缆之间产生相互电磁干扰。

1.4技术指标

2、系统组成

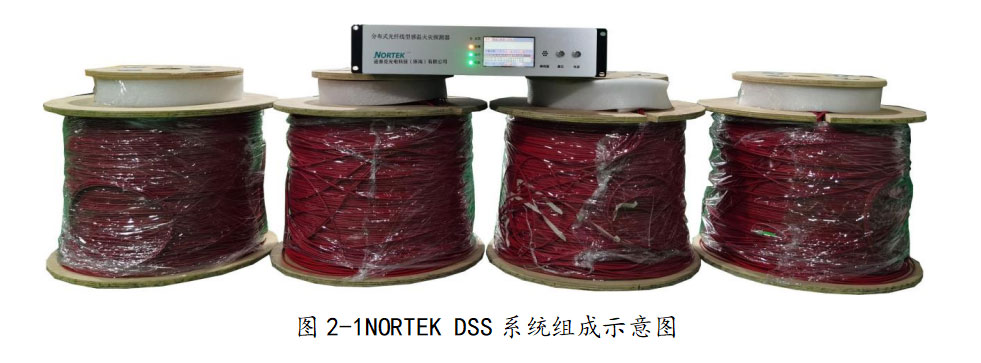

NORTEK DSS系统由信号处理单元、测温光纤、火灾报警控制器组成，如下图所示。通过网线连接信号处理单元，实现对信号处理单元的配置及监控测量。
