一、产品概述

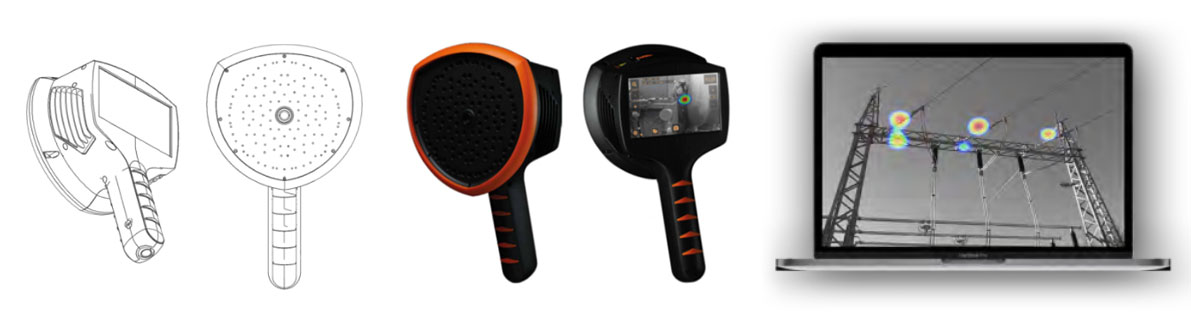

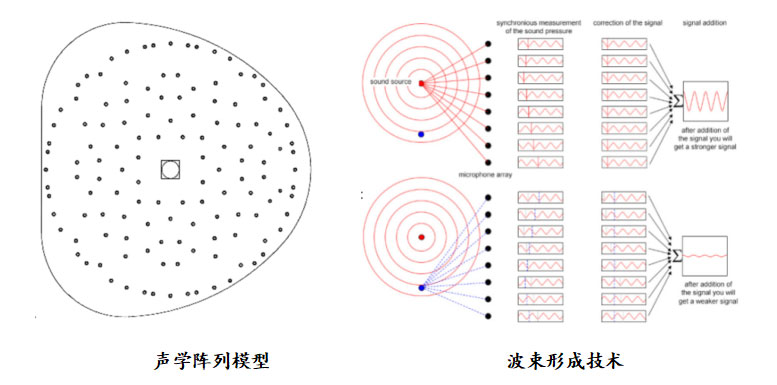

NORTEK SDM智能巡检仪（声波成像仪）是一种新型集三功能于一体的PD局放定位检测、噪声源识别定位、气体泄漏定位检测和分析诊断系统，利用124个高灵敏度数字麦克风阵列，采用遗传优化算法以及远场高分辨率波束形成技术将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上，有效的测量声场分布，声像图与可见光的视频图像叠加，形成类似于紫外仪对导体电晕放电周围光子数的检测功效、如SF6红外热像仪对气体泄漏点的色差形成红外影像（如烟雾状）进行视频可视、如大型的麦克风声学阵列系统（Microphone Array）对场景噪声源的探测及定位功能。非常轻巧的NORTEK SDM智能巡检仪（声波成像仪）能够对稳态、瞬态以及运动声源进行快速识别定位，异音异响测试和轨迹跟踪定位等，帮助人们直观的认识声波、声场、和声源，了解被测设备产生噪声的部位和原因，进而能够迅速地进行问题的排查和隐患的消除。

NORTEK SDM智能巡检仪（声波成像仪）可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位、变电站各种裸露高压设备的电晕放电、悬浮放电、表面放电、以及瓷套内、外部等放电类型的检测及定位、以及各种气体管道泄漏检测及定位、设备异常振动查找等多场景、多功能一体；轻巧便携的手持仪在我们所关注的方向上形成非常精确的声学图像，方便我们用户在现场进行非接触式的扫测，在常规的巡检过程中，查找出设备的潜在隐患。 使用随机的外置电池，可以轻松连续8个小时进行拍照检测，并将实时的测量数据同步输入到办公室的云端。在云端，根据核心的交流放电算法，立即对放电信息进行分类，准确度达到99％。 这是一种很好的空气放电还是连接不好？还是绝缘体内有一个缺陷 ？当多个用户都在使用NORTEK SDM智能巡检仪（声波成像仪）时，云端系统可以在整个团队，进行在线、或PDF检测报告共享试验结果。

二、基本参数

机械和环境：

尺寸：273x170x125mm

电源线的长度： 0.9 m

                         可延长至2m

重量：净重980g

          总计(包含所有配件) 2.9 kg

防护等级：IP51

操作与存储的温度：建议(-10°C) – (+50°C)

操作与存储的湿度：建议0 - 90 (RH%)

电源：

额定输入电压：12V.大输入15V / 2A

外接电池：LiFePO 12V 7Ah

                 84 Wh

                 985 g

                 90 x 145 x 65 mm

                 IP64

                 使用7 小时(取决于环境条件)，充电时间4-6 h

电池充电器：输入100-240 V ~ 50/ 60 Hz 1.5 A

                    大输出功率13.8V 4.0A

内置电池：6Wh, Li-Ion(仅供仪器内部数据备份)

用户界面：

显示屏

尺寸: 5”英寸

        800 x 480

        色彩: 24 bit RGB

        亮度: 1000 cd/m2

        (可调节)

输入设备：电阻触屏

通电指示器：红色LED

视频分辨率：1640 x 1234 Video

视频帧率：25 fps

声波成像帧率：30 fps

变焦 ：2x Digital zoom

声波规格：

声学测量：124 个低噪MEMS麦克   风传声器实时声音可视化

灵敏度及精度：小于0dB

动态范围：超过120dB

分辨率：0.1 dB

频带宽度（可调节范围）：2 kHz---31 kHz

测量距离：0.3 米-100 米

采样率：62.5KHz

空间分辨率：λ= 3KHz在40° 至31kHz在6°

声源定位分辨率：测量距离1m，单点源白噪声定位精度优于1度

声源定位动态范围：10 kHz ~15 kHz频率内不小于20 dB

传感器底噪：不大于0 dB(A)/对于声波阵列

气体泄漏检测灵敏度：16ml / min

通信与存储：

无线数据传输：Wifi

2.4 GHz and 5 GHz IEEE802.11.b/g/n/ac无线局域网

内部存储：32 GB SD卡, 不可拆卸的

外部存储：8 GB USB 大容量存储器,配备设备

产品特点：

手持型：轻量型产品，配有一个可放置电池和辅助部件的便携包

云端：上传存储的测量数据和分析数据

环境：供室内、外工业使用
