一、产品简介

诺泰克光电科技(珠海)有限公司的变压器绕组光纤测温系统是专门为直接测量高压变压器线圈温度而设计的光纤测温系统。变压器绕组光纤测温系统为全自主研发产品，能直接、实时、准确地测量变压器线圈的温度。

二、产品构成

1. 荧光光纤测温仪（4，6，8~16通道）

光纤探头（进口）

贯通器、贯通盘、贯通环

外部延伸光纤

保护箱

部件介绍

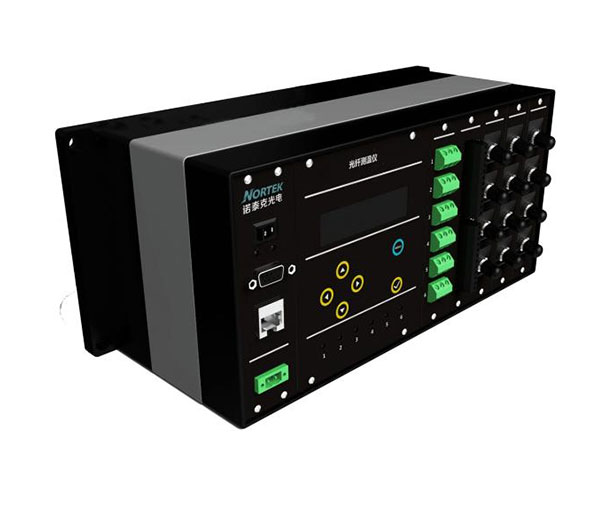

1、光纤测温仪

多通道绕组热点温控仪，适用于输配电变压器应用

理想的输配电变压器监控仪器

高质量的性能和灵活的安装选项

可帮助预防变压器故障

促进冷却管理

改善实时变压器负载优化和维护

免疫电磁干扰，射频干扰和微波辐射

过载情况下，变压器通常会首当其冲。因此，对变压器绕组热点的监控是十分重要的，它能够保护您的变压器免于损坏和过度使用。常规方法为模拟或计算这一温度值，但却无法精确测量出。想要知道实际温度值的正确方法是通过实时光纤测量来获得。

上为电气的光纤温度测量系统是荧光测测温系统中一款高性价比的选择。基于荧光光纤测温技术，该技术经现场验证，温控仪的直接实时温度测量可解决变压器和电力事业管理者所面临的重要问题：安装简便，长期使用的可靠性，以及方便的整合到现有设备中。

一款可信赖的多通道温控器，专为现场部署的平稳

内部参考，确保可靠性；

无漂移，无需校正；

标准Modbus协议；

可选以太网与IEC61850协议；

光源可在变压器寿命内持续使用；

本地和远程数据获取；

可选继电器和模拟输出；

液晶显示器，用户可为每个光通道自定义描述。

1.2 技术参数

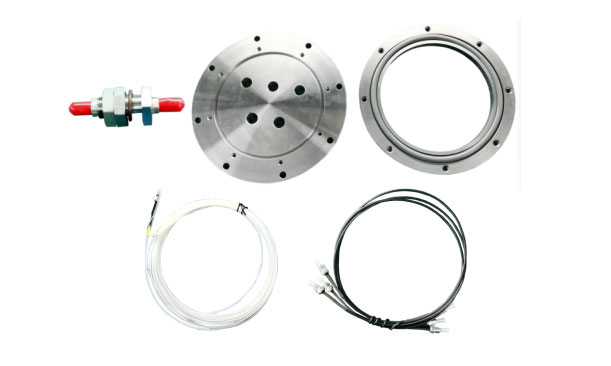

2、贯通器、贯通盘、贯通环

贯通盘安装在油浸式变压器油箱壁上.贯 通盘使用定制不锈钢圆盘,属于测温系统的一部份.

贯通盘结构上采用通孔设计,方便贯通器 安装。

3、光纤探头

光纤探头安装在油浸式变压器内部,探 头部位通过固定圆盘与绝缘纸进行固定.光纤使用双层 PTFE 保护套管,保护套管上渗油结构设计.
