一、产品介绍

变压器铁芯及夹件接地电流监测装置用于监测变压器铁芯及夹件接地故障电流，可实现对铁芯接地电流进行连续在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁芯多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据。其工作原理为：

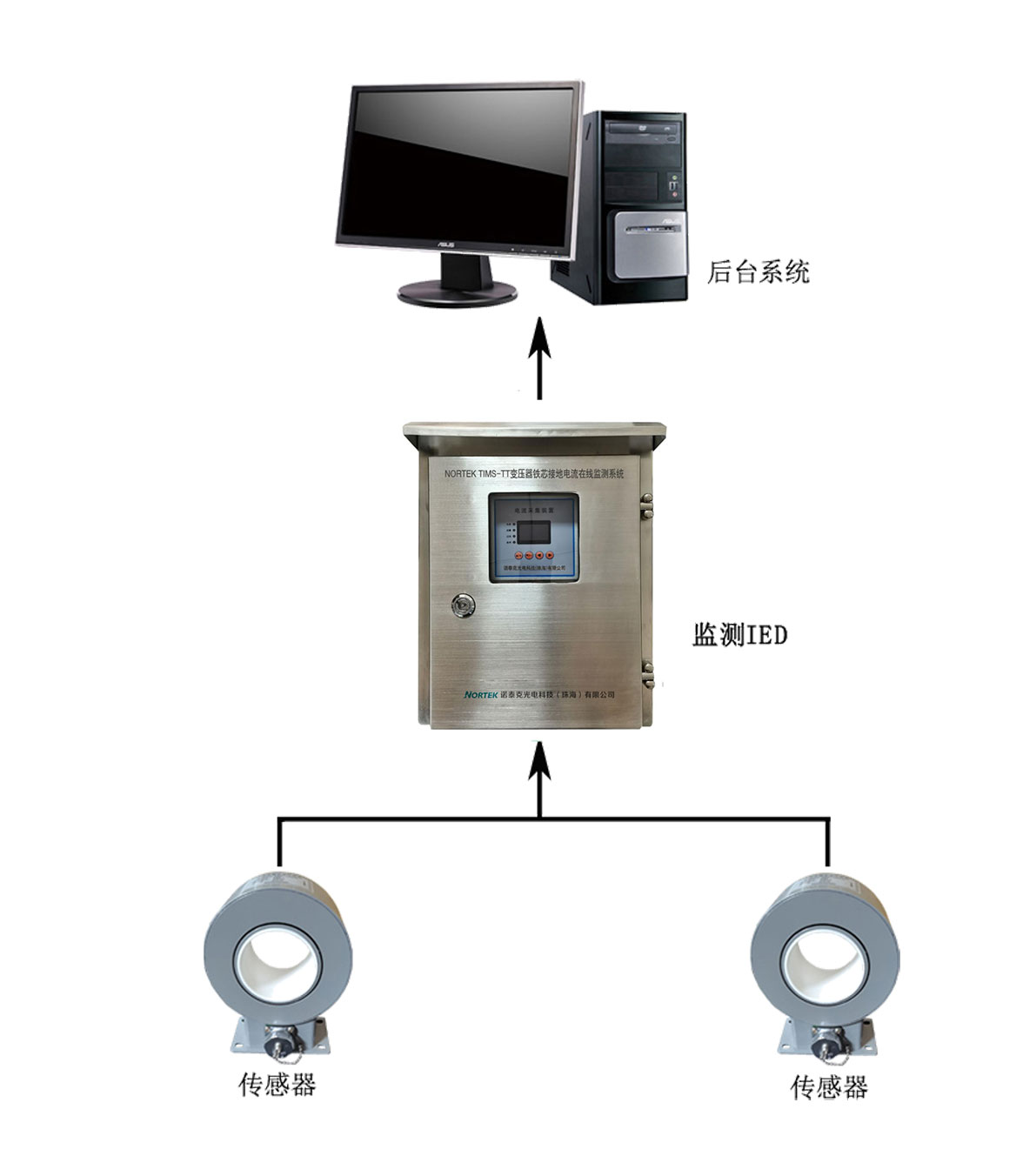

系统采用高精度穿心式传感器将铁芯及夹件上的接地电流信号转换为电压信号，电压信号进入信号调理电路，信号调理电路根据电压大小自动切换量程，后进入以DSP为处理核心的信号测量板，该信号测量板选用高性能的32位数字处理芯片DSP为核心处理器。铁芯及夹件接地电流中伴有现场的干扰信号，计算时首先要把这些干扰信号剔除掉。传统的方法是使用模拟滤波器将干扰信号除掉，但模拟滤波器易受环境温度、湿度影响，且随着时间的变化易产生零漂等现象，从而引入新的“干扰”。而DSP强大数字计算功能可以使用数字滤波算法代替原来的模拟滤波算法。数字滤波算法不受温度、湿度等环境影响且零漂移，可以解决模拟滤波器带来的各种问题。信号测量板将铁芯及夹件的接地电流计算出来后通过数字总线上传到间隔层监测IED。间隔层IED采用统一的嵌入式平台实现分析判断、报警和远传数据等功能。通过监测运行中铁芯接地电流的大小，自动判断变压器铁芯存在铁芯不接地或铁芯多点接地现象，从而防止铁芯形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器运行。

三、技术特点

▶ 采用穿心式互感器，与二次回路完全隔离；

▶ 采用分布式测量结构，即就地测量、数字传输，规约符合DL/T860标准；

▶ 可带电安装，即不需要主设备停电安装，方便、快捷的接入系统；

▶ 采用数字滤波方法，摒除模拟滤波器带来的“零漂问题”；

▶ 采用高精度有源零磁通传感器，根据被测量电流大小智能选择调理电路及放大倍数，有效提高了测量精度；

四、技术参数

本装置技术参数完全满足或优于以下国家、企业标准和规定：《变电在线监测装置检验规范 第1部分：通用检验规范》 Q/GDW 540.1-2010

1.工作环境

▶ 工作电压：交流 220V±10%，50Hz

▶ 工作环境温度： -40℃～120℃

▶ 功耗：额定电压下<5W

▶ 工作环境湿度： ≤95％

2.监测参数指标

▶ 测量电流范围： 1mA～10A  精度：±1%或±1mA 取大者
