一、产品概述
NORTEK GIMS-PD局放在线监测系统采用新传感器技术、信号处理器、计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。本系统由传感器、信号传输电缆、就地监测单元、后台监测主机及软件构成。
二、产品性能及技术参数

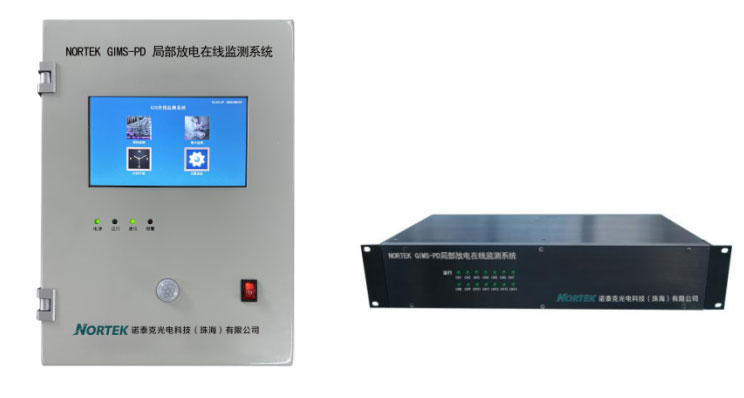

1.就地监测单元
该监测单元独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。采用UDP/IP网络协议信号输出，可以直接连接到后台计算机，后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。
● 技术指标
| 序号 | 名称 | 描述 |
| 1 | 测量通道 | 6个独立测量通道 |
| 2 | 采样精度 | ≥12Bit |
| 3 | 采样速率(同步) | 每通道50MHz |
| 4 | 监测同步 | 同时监测全部通道，无时间差 |
| 5 | 检测灵敏度 | 5pC |
| 6 | 测量范围 | 5pC～100nC |
| 7 | 特高频通道 | 300MHz-1500MHz |
| 8 | 通道分类 | 1/2/3为超高频通道，第四通道为背景噪音通道（可选为超高频通道） |
| 9 | 滤波器分段 | 300MHz-1500MHz |
| 10 | 同步方式 | 外部电源同步／内部时钟同步 |
| 11 | 电磁兼容 | 该装置满足电力系统4级要求 |
| 12 | 接口 | RJ45,RS485 |
| 13 | 满足协议 | 标准IEC61850协议，标准RTU协议 |
| 14 | 通道供电方式 | 不供电 |
| 15 | 供电电源 | AC 85-260V、50Hz/60Hz |
| 16 | 功耗 | 20W |
2.特高频传感器
特高频传感器分为外置式和内置式两种；

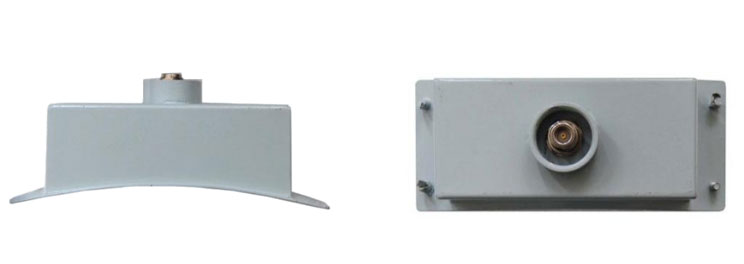

2.1外置式特高频局放传感器
| 序号 | 项目 | 参数 |
| 1 | 灵敏度 | ≤5pC |
| 2 | 有效工作频带 | 300MHz ~ 1500MHz |
| 3 | 等效高度 | ≥13mm |
| 4 | 工作温度 | -50 ~ 120℃ |
| 5 | 增益 | 65dB |
| 6 | 阻抗匹配 | 50Ω |
| 7 | 电源 | 无源设计，无干扰，长寿命 |
| 8 | 接口 | RJ45,RS485 |
| 9 | 安装方式 | 外置式 |
| 10 | 安装方式 | 不锈钢扎带固定 |
| 11 | 防护等级 | IP56 |
| 12 | 抗震动能力、抗冲击能力、抗撞击能力 | 符合 IEC60068标准 |
| 13 | 设计寿命 | ≥50 年 |

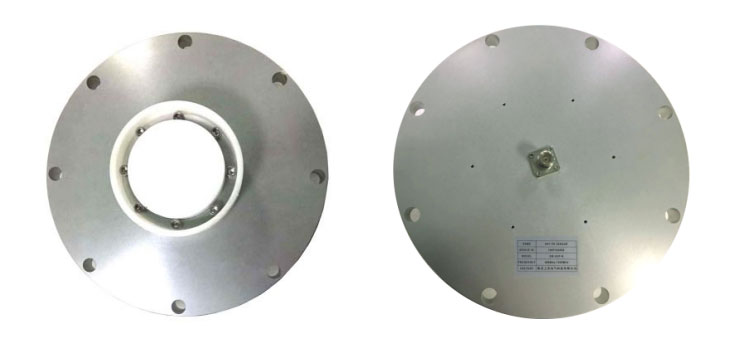

2.2内置式特高频局放传感器
| 序号 | 项目 | 参数 |
| 1 | 灵敏度 | ≤5pC |
| 2 | 有效工作频带 | 300MHz ~ 1500MHz |
| 3 | 等效高度 | ≥13mm |
| 4 | 工作温度 | -50 ~ 120℃ |
| 5 | 增益 | 65dB |
| 6 | 阻抗匹配 | 50Ω |
| 7 | 电源 | 无源设计，无干扰，长寿命 |
| 8 | 接口 | RJ45,RS485 |
| 9 | 安装方式 | 内置式 |
| 10 | 安装方式 | 法兰 |
| 11 | 防护等级 | IP56 |
| 12 | 抗震动能力、抗冲击能力、抗撞击能力 | 符合 IEC60068标准 |
| 13 | 设计寿命 | ≥50 年 |
| 14 | 材料 | 与GIS高压设备一致，主材采用环氧树脂和铝合金材料，与GIS保持相同耐压水平，且稳定性高 |
| 15 | 接地性能 | 工频接地回路阻抗≤0.2欧，抗脉冲电流冲击能力≥10kA/2ms |
| 16 | 密封性能 | 0.5MPa气压下实验，SF6气体泄漏率≤3ppm/24H，远高于国家标准 |
