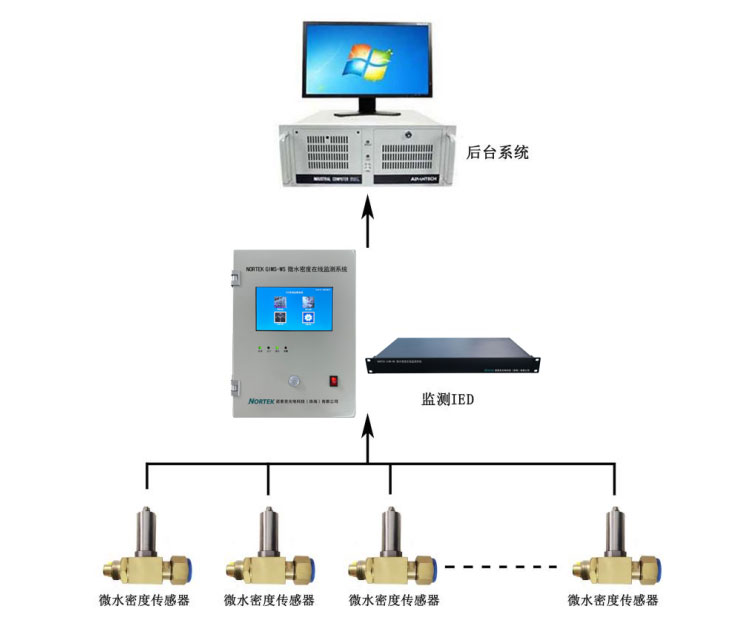

一、系统原理图

二、  产品功能特点

1、产品功能

1) 在线监测 SF6 气体湿度、密度与温度；

2) 在线监测气体泄漏与泄漏报警；

3) 可按预设值或用户给定值自动启动低压报警和闭锁装置

4) 预留 RS-485/CAN 总线通讯接口；

5) 通过后台软件自动绘制状态变化趋势图；

6) 可选大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；

7) 手持遥控器设置报警与闭锁门限值和显示方式；

8) 全密封，抗干扰，适用于室外和低温环境。

2、产品特点

2.1 精度高与可靠性高

变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好,精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

2.2 实现在线监测监控和状态检修

该变送器可长期挂线运行。其配备的 RS-485 通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

SF6 气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备的运行状态，保障电力系统的稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。

2.3 结构独特

安装使用方便传感器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和安装在同一机壳内。防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

三、技术指标

（1）测量参数：

露点范围：  -50…+20℃ Td/f

压力范围： 0…+10bar

温度范围： -40…+80℃

（2）计算参数：

转化为 20 °C 标准条件下的参数微水值：10…20000ppm

压力值(密度)：1 ...12 bar

SF6 混合密度: 0 ...100 kg/m3

输出参数有: PPM20（20℃下微水）、P20（20℃下压力，密度）、T（℃）、Td（露点）、 P（压力）、Tdatm（常压露点）、密度（㎏/m³）

（3）精度

露点精度： ±3℃ Td

压力值(密度)精度：±1% FS

温度精度：±1℃

传感器响应时间:

露点传感器: 2S(20℃)

压力传感器: <0.5S(20℃)

（4）工作环境

变送器工作温度：-40...+80℃

过载压力： 20 bar

相对湿度： 0~100RH%

被测气体： SF6,SF6/N2 混合气

（5）输出

通讯方式： RS485

通讯协议： ModBus RTU

传输速度： 9600bps

（6）常规参数

工作电压:   18…36VDC

功率: <3W

重量：361g

防护等级： IP65

外壳材质：不锈钢

接头材质：不锈钢

电气接头：M12

连接器机械接口: M30*1.5

密封方式： O 型圈（33*2.5mm）

漏气率： ≤10-9Pa·m3/s （氦气检测）

额定充气压力： 0.6MPa abs

（7）抗电磁干扰

浪涌: 4 级（GB/T 17626.5-2008）

静电放电 : 4 级（GB/T 14598.14-2010）

快速瞬变干扰:  4 级  （GB/T 14598.10-2007）

阻尼振荡磁场:  5 级 （GB/T 17626.10-1998）

射频传导干扰:  3 级 （GB/T 17626.6-2008）

脉冲群干扰: 3 级（GB/T 17626-12-1998）

（8）实验 GB 4943.1-2001

抗电强度测试 700 VDC

绝缘阻抗测试 3200MΩ

振动测试 GB/T 11287 一 2000

冲击与碰撞试验 GB/T 14537 一 1993
